近十年来，我国城市经济与社区发展十分迅速，城市的建设及负荷构成正在经历剧烈的变化，致使现有的配电网络呈现了严重的瓶颈现象，满足不了用户的电力需求。为了适应城市的快速发展，城市电网的规划与改造任务已显得十分迫切。然而，城网规划工作又是一项复杂的系统性工程，其复杂性突出地表现在其具有规模大、不确定和不精确因素多以及涉及领域广的特点。它不仅需要占有大量有关城市发展的历史数据，还需对现状网进行深入的分析，同时也要对城市未来发展情况有比较全面的了解。完全依靠规划工作者的经验规划未来的电力系统，已经远远不能满足现代城网规划的要求。因而以计算机作为工具，采用新技术、新方法对城市电网进行优化规划已在电力系统界达成了共识。为此，国内许多电力部门做了大量尝试性的工作，其中包括一些国外城市电网规划软件的引进。这些工作为提高我国城市电网规划工作的水平发挥了重要的作用，为计算机技术在城网规划工作中的应用积累了宝贵的经验。

   城市配电网规划工作的目的，就是在城市未来的发展建设规划蓝图基础上，结合地区负荷及负荷分布的演变状况，科学合理地确定未来城市电力系统网络的建设与发展方案，其中包括各级电压配电网络的供电电源点位置及容量、供电范围方案，配电网络的接线模式、结构、线路的走径及安装型号方案以及无功的配置方案等。合理有效的城市电网规划工作，将会大大提高电网的可靠性和运行及建设的经济性。

通过对配电网络的优化规划，可以降低系统的网络损耗，提高未来电网的运行效益。

科学合理地确定变电站的容量、位置及供电范围，有利于系统的运行管理，减少系统跨区域交叉供电，有助提高系统管理和工作效率。

配电网网络结构的优化规划，可以大大提高系统的供电可靠性。

配电系统的优化规划是提高系统投资效益的最有效途径。

配电网络结构的合理性直接影响配电自动化设施的投资效益，配电系统规划是配电自动化规划和实施的基础。

  城市电网规划决策系统由城市负荷及负荷分布预测、城市供/配电网络电源点优化、中压配电系统规划、高压配电系统规划、无功配置优化及配网可靠性分析等几方面内容构成。在整个规划流程中也会涵盖一些目前为规划人员所关心的热点问题，如中压配电系统供电电压等级、配电系统的网架结构、负荷预测的方法及其可信性等。这些热点问题，从不同角度影响着整个城网规划结果，使其更具应用价值。

  城市电网的规划工作与所掌握的基础数据及所采用的方法密切相关，其规划步骤也各有不同。考虑到电网规划是一项十分庞杂的工作，无论是采用建立在经验基础上的方法，还是采用建立在数学优化基础上的方法，都需要对这一问题加以分解，并分层次分别加以解决。

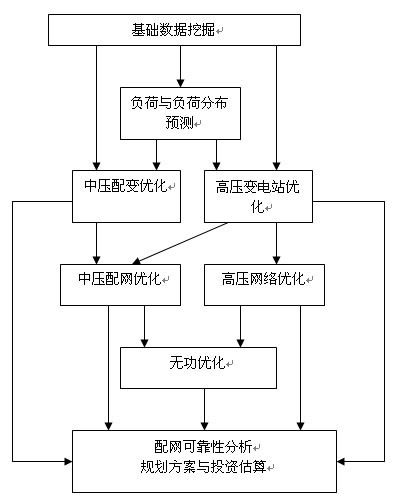

  整个规划工作流程如下图

城市电网规划工程系统软件结构及流程图

   预期效益分析：

   所规划电网的变电所位置和网络结构合理，节约电网建设资金

   城网规划问题实际是各种数学优化理论的一项实践应用，其中数学模型的科学性和实用性研究，已具有比较深厚的理论基础。规划过程中变电所所址及网络布线是经多个方案的技术经济比较优化计算后形成的，所规划的电网变电所位置合理，网络结构紧凑，节约电网建设资金。

应用系统编制的规划同手工编制的规划相比，在同等满足负荷需求的前提下，变电所容载比降低，减少系统建设投资。

应用系统编制电网规划，可以给出从现状年到目标年多个阶段的优化规划方案，从而便于城市电网分期实施建设，避免项目建设的盲目性。

   应用规划系统进行无功优化计算，能够合理配置无功补偿设备，降低网损、减少年运行费用

   所规划电网供电可靠性有明显提高，可增加售电量

   应用系统编制的城网规划方案，经过计算分析能够满足N-1准则，做到变、配电站检修不停电，单一设备故障不影响系统供电等，减少用户年停电时间。

   提高工作效率，减轻规划人员的工作强度

   编制城网规划是一项庞大而繁杂的工作，需要计算大量数据、绘制大量图纸。应用计算机规划系统后，可以大大提高工作效率。并且手工编制规划，一般对于多个供电方案的技术经济比较只能进行定性分析，而应用计算机系统可以进行深入定量计算。

   城市电网规划科学合理，能够产生巨大的社会效益

   应用该系统编制规划，能够对规划电网进行电压水平分析、过负荷线路分析、短路校验、N-1可靠性分析等计算。使正常运行方式下规划电网电压合格率达到100%，供电可靠性达到99.9%以上，满足工农业生产发展及居民生活水平提高的用电需求。

   城市电网是城市现代化建设的重要基础事实之一，是城市发展规划的一个重要组成部分，城市电网规划合理，电网建设与城市其他设施建设协调一致，能够减少重复建设投资，美化环境。

  提高电网规划管理水平，建立现代化电网规划管理模式

  通过规划工作，可以建立大量的基础数据和图形文件，均很好地保存在计算机系统的数据库和图形文件库中。因此，随着城市社会经济的发展，城市电网规划也可以方便地进行滚动修改，应用系统编制规划将使规划的编制深度上一个新台阶。

  随着配网自动化的建设和发展，规划所需的很多基础数据将可以从联网中直接获取，规划所需的其他资料可以从MIS网上取得，为建立现代化电网规划管理模式创造条件。
