电力电网工程技术管理和软件研发

电力电网工程技术管理和软件研发

各级电力公司智能操作票计算机管理与系统建立

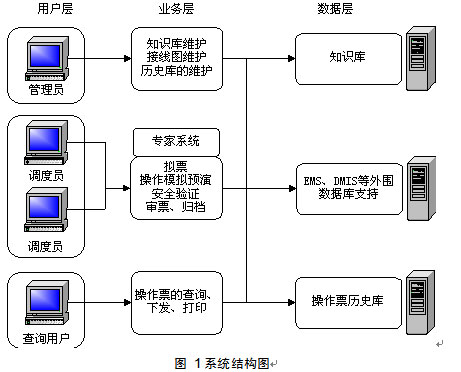

  智能操作票系统多年来一直是学术界和各级电力公司关注的一个系统。本系统是建立在新一代图形建模系统之上,同时融合了自动开票、半自动开票的真正智能化的新一代操作票系统,其系统结构如图1 所示。


  如上图,本系统主要分为三个层次,即用户层、业务层、数据层。用户层是针对不同的用户设置相应的权限;业务层则是操作票的实现系统,包括人机对话的图形接口、知识库的管理、专家系统的实现以及出票的各步骤;数据层则是本系统的数据库,包括专家知识库、操作票历史库、以及外围数据库的支持。下面简要介绍本系统的主要功能。


      1、图形管理功能

              1 )绘图功能

  即编辑电网接线图并设置图形的相应属性。

  编辑功能包括编辑各种元件、设备,调整元件位置,建立元件之间的拓扑连接关系等。

  设备的属性包括设备名称,电压等级,电气参数,当前状态等等。

              2 )拓扑分析功能

  显示绘制好的接线图,自动确定设备实际状态,如运行、热备用、冷备用、检修等状态,识别支路类型。


     2、操作票知识库管理功能

  即按照规程或者用户特殊需要,针对设备预先设置操作规则,形成知识库存放。在进行该设备的操作时,直接调用规则。知识库应当可以查询、增减、编辑。


     3、开票功能

  就是针对某个操作生成操作步骤。首先操作人员在图形界面上选择操作对象和设定操作任务,然后开票系统从知识库中读取该操作的规则,并按照规则生成操作步骤。用户如果需要修改某些步骤,则可以人工修改,在最后用户确定后,将这些步骤存入数据库。


    4、操作预演及安全验证功能

  在某个操作开票完成以后,在电网上进行模拟操作,显示相关的信息,如操作后设备的状态,是否合环或解环、系统是否解列或合并、负荷是否停电等。这可以为用户提供操作后的直观的定量信息,对于某些复杂的操作如倒闸操作特别实用。

  同时可以根据需要调用潮流程序计算操作后的电网潮流,判断该操作是否会造成设备的过载,这些功能提供了操作后定量的信息,不过调用本功能需要相对较长的计算时间。


     5、操作票管理功能

              1)查询功能

  用户可以按照日期查询以往的操作票历史,可以按照设备查询某台设备的操作历史等。

              2)报表功能

  根据当前选择的操作按照预先设定的格式生成最终的报表,并可以编辑,最后出票打印成文件。

              3)权限管理功能

  分配不同的权限给不同的用户,如查询用户只能浏览、查询、打印图形界面和历史库。普通开票员有开票并进行预演操作的权限,而管理员则有权限维护电网接线图,和知识库,甚至修改历史票库。这样有利于程序的安全运行。

  本智能操作票系统的特色就在于专家知识库的开放性上,通过对知识库里规则的管理,可以设计适应各种条件的规则,具有非常的灵活性。而操作预演和安全验证功能则为操作票正确的可信度提供了强有力的支持,最大程度地避免错票的出现,减轻了用户的负担。
